Специальные шпиндели

ООО «ПИМЕК» разрабатывает и изготавливает шпиндели, мотор-шпиндели и электрошпиндели, а также шпиндельные узлы согласно Техническим Требованиям Заказчика:

  • для новых станков
  • для модернизируемых станков
  • для замены импортных шпинделей и шпиндельных узлов

Специальные требования к шпинделям кроме габаритных размеров и силовых характеристик могут включать в себя:

  • различные типы крепления шпинделя
  • специальные исполнения вала (включая специальные инструментальные конусы)
  • подача электрического тока на вращающийся вал шпинделя
  • повышенные требования к точностным характеристикам шпинделя
  • расширенную систему диагностики и контроля шпинделя



Ниже представлена более подробная информация о некоторых специальных шпинделях, разработанных ООО «ПИМЕК» для модернизации различных станков:

Специальный шпиндель для резьбошлифовального станка 5К882В

Разработка ООО «ПИМЕК» для модернизации резьбошлифовальных станков



Приводной шпиндель на прецизионных радиально-упорных подшипниках для замены штатного шпиндельного узла на гидравлических подшипниках.

Преимущества использования модернизированного шпинделя в резьбошлифовальных станках 5К882В:

  • повышенная жесткость (до 30%);
  • высокая максимальная скорость (до 5000 об/мин);
  • низкая стоимость модернизации (в качестве корпуса используется дообработанная бабка штатного шпинделя, новые вал и фланцы подшипниковых опор изготавливаются согласно размерам соответствующих деталей штатного шпинделя, что обеспечивает возможность использования существующей инструментальной оснастки);
  • отсутствие необходимости сложного технического обслуживания и ремонтопригодность (в качестве опор используются стандартные прецизионные радиально-упорные подшипники с заложенной консистентной смазкой на весь срок службы подшипниковых опор).

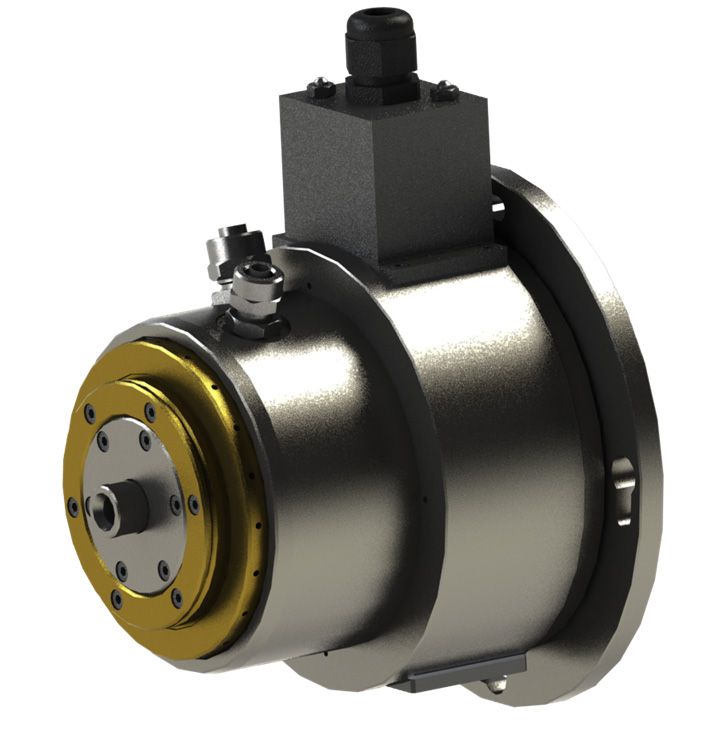

Специальный электрошпиндель для координатно-шлифовального станка КШС 3В282

Разработка ООО «ПИМЕК» для модернизации координатно-шлифовальных станков



Электрошпиндель на прецизионных радиально-упорных подшипниках с планетарным вращением для замены штатного пневмошпинделя КА 30/90 на воздушных опорах.

Преимущества использования модернизированного шпинделя в координатно-шлифовальных станках КШС 3В282:

  • повышенная жесткость (до 40%);
  • повышенная мощность (до 50%);
  • возможность точной настройки скорости резания при шлифовании (в комплекте поставляется шкаф управления с преобразователем частоты);
  • минимальные работы на станке для установки модернизированного электрошпинделя (габаритные и присоединительные размеры соответствуют штатному пневмошпинделю КА 30/90, а также за счет встроенного щеточного узла для обеспечения планетарного вращения шлифовального куга при обработке на станке);
  • низкая стоимость эксплуатации (потребление сжатого воздуха снижается в несколько раз за счет использования прецизионных радиально-упорных подшипников).
